# Perception des couleurs et des formes
## (Traitement et Analyse d'Image 3a)
> [name=Jacques-Olivier Lachaud][time=Novembre 2020][color=#907bf7]
> (Les images peuvent être soumises à des droits d'auteur. Elles sont utilisées ici exclusivement dans un but pédagogique)
###### tags: `info911`
Retour à [INFO911 (Main) Traitement et analyse d'image](https://codimd.math.cnrs.fr/s/UE_B59gMy)
---
# Valeurs associées à des quantités physiques
#### le plus souvent proportionnel à l'absorption d'ondes électro-magnétiques
* capteurs CCD (appareils photos): ondes lumineuses
* capteurs Radar: ondes radar, multi-canaux
* capteurs thermiques: ondes infrarouge, mono-canal
* capteurs ultra-sons (sonar, échographies): ondes ultra-sonores, mono canal
* capteurs rayon X (Scanner X, radiographie): ondes rayons X
* courants induits (IRM): perturbations de champs magnétiques
* capteurs LIDAR : reflexion d'ondes lasers
:::info
Couleur sur trois canaux : vient de la perception humaine des couleurs
:::
---
# Perception des couleurs
1. ==Physique== Rayonnement électromagnétique visible : photons
2. ==Physiologie== Capté par la rétine des yeux, converti en signaux électriques
3. ==Cognition== Reconstruits dans les aires visuelles du cerveau
---
# Couleur physique
|  |  |
|:--------:|:--------:|
| Diffraction de la lumière blanche , violet=380nm, rouge=780nm | Couleurs physiques vs synthétisées |
---
# Vision humaine
> Ensemble des processus qui, à partir des informations sensorielles, aboutissent à une représentation mentale du monde extérieur.
Trois types de phénomènes mis en jeu :
* optiques (œil),
* chimiques et électriques(œil, rétine),
* cognitifs (cerveau).
---
# Optique de l'oeil
* au repos : cornée + cristallin font converger les rayons à l'infini sur la rétine.
* focalisation : cornée + cristallin font converger les rayons à une distance finie sur la rétine
|  | |  |
| -------- | -------- | -------- |

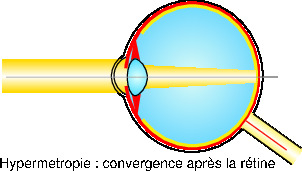

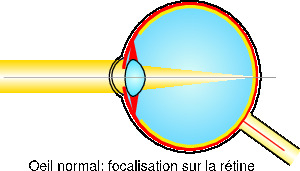

| Oeil normal | Myopie | Hypermétropie |
Quid de l'astigmatisme ? Quid de la presbytie ?
---
# rayons -> signaux électriques (rétine)
|  |  |
| -------- | -------- |
| Cônes L ("rouge"), M ("vert"), S ("bleu"), Bâtonnets | Sensibilité à différentes longueurs d'onde |
6 millions de cônes (principalement dans la fovéa) $\approx$ 2 millions de pixel
---
# Perception des couleurs
Simplification des couleurs sur 3 "réponses" seulement
|  | ===== Oeil + retine ====> |  |
| -------- | -------- | -------- |
| Couleurs métamères | | Couleur perçue |
(éclairage différent => couleurs différentes)
---
# Champ de vision rétinienne
|  |  |  |
| -------- | -------- |:--------:|
|  |  |  |
---
# Point aveugle
Placez vous à 15-20cm environ de l'écran
| ---------------------------- |  | ----------- |  |
| ---------------------------- |:-----------------------------------------------------------------------------------------------:| ------ | ----------------------------------------------------------------------------------------------- |
| fermer l'oeil gauche | oeil droit | | |
---
# Traitements sur la rétine
Cellules ganglionnaires, capteurs excitants/inhibants => augmentent contrastes
|  |  |
| -------- | -------- |
| carrés gris aux intersections | neurones ganglionnaires agrègent plusieurs capteurs |
---
# Mécanismes cognitifs (principes)
* Différentes zones du cerveau affectées à différentes fonctions.
* Collaboration entre ces différentes zones.
---
# Mécanismes cognitifs (couleurs)
Perception relative des couleurs
---
# Mécanismes cognitifs (mesures)
Détection des horizontales et des verticales, mesures d’angles
---
# Mécanismes cognitifs (gestalt)
|  |  |
|:--------:|:--------:|
|  |  |
---
# Mécanismes cognitifs (général/détails)
(hémisphère gauche:détails, hémisphère droit: général)
---
# Mécanismes cognitifs (langage, culture)
|  |  |
|:--------:|:--------:|
| langage corrige la faute | langage perturbe la lecture |
---
# Codage et synthèse de la couleur
| rétroéclairage néon ou LED (blanche) |  |  |
|:---:|:-------------------------------------------------------------------------------------------:|:------------------------------------------------------------------------------------------:|
| | atténuée par filtres LCD RGB | spectre de couleurs |
---
# Codage et synthèse de la couleur (II)
| éclairage OLED (électroluminescence) |  |  |
|:---:|:-------------------------------------------------------------------------------------------:|:------------------------------------------------------------------------------------------:|
| | 3 couleurs émises RGB | spectre de couleurs |
